Cómo utilizar TOF con TIA Portal

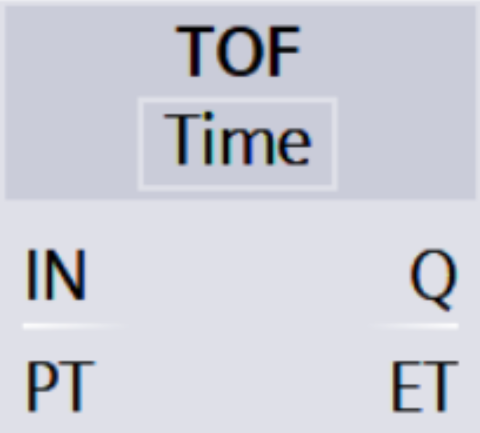

Funcionamiento de la instrucción
El temporizador TOF se llama retardo a la desconexión porque retarda la desconexión de su salida Q.

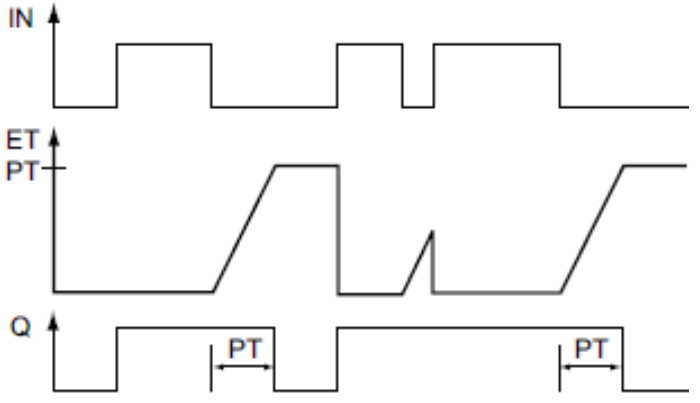

Un TOF mantiene su salida Q activa durante un tiempo determinado PT después de que la entrada IN se desactive.
Si la entrada se activa otra vez → el tiempo se resetea y la salida vuelve a activarse.
- Mientras IN = 1, la salida Q está activa.
- Cuando IN pasa a 0, el temporizador empieza a contar el tiempo PT.
- Transcurrido el PT, la salida Q se desactiva.
- En ET puedes visualizar el tiempo que lleva contando desde que IN se ha desactivado.
Aplicación práctica
Si quisiéramos que una salida se desactive sin retardo haríamos lo siguiente:
El pulsador de marcha hace conexión directa. Sin retardo. Al soltar, el motor para inmediatamente.

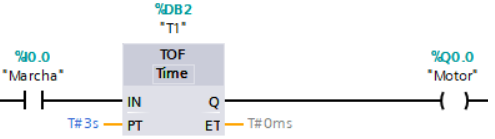

En cambio, cuando queremos un retardo a la conexión. Ponemos entre medio el temporizador
Al soltar, el motor NO para inmediatamente, espera 3 segundos.
