Cómo utilizar TON con TIA Portal
Funcionamiento de la instrucción

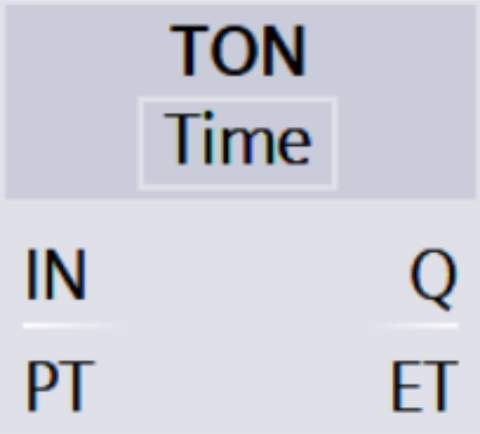

El temporizador TON se llama retardo a la conexión porque retarda la conexión de su salida Q.

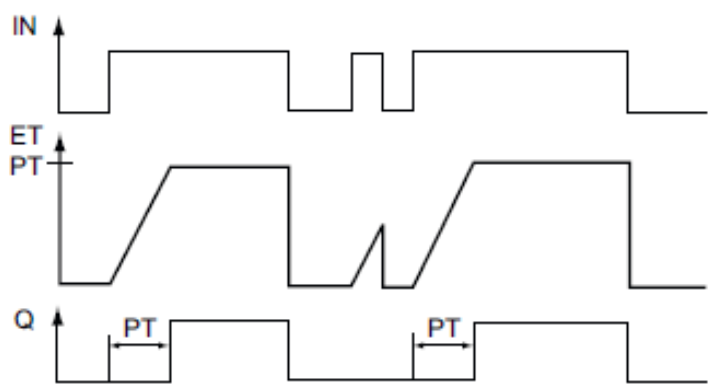

Un TON activa su salida Q después de que la entrada IN permanezca activada durante un tiempo determinado PT.
Si la entrada se desactiva antes de completar el tiempo → el tiempo se resetea y la salida nunca llega a activarse.
Entrada (IN) activa → empieza a temporizar.
Transcurrido el preset (PT) → Q = 1.
Cuando IN se pone a 0 → temporizador vuelve a 0 y Q = 0.
- En ET podemos visualizar el tiempo que transcurre.
Aplicación práctica
Si quisiéramos que una salida se active sin retardo haríamos lo siguiente:
El pulsador de marcha hace conexión directa. Sin retardo. Al pulsar, el motor arranca inmediatamente.

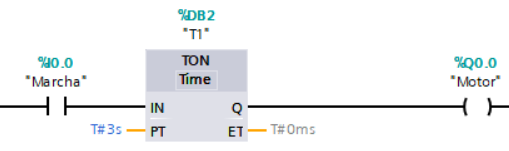

En cambio, cuando queremos un retardo a la conexión. Ponemos entre medio el temporizador
Al pulsar, el motor NO arranca inmediatamente, espera 3 segundos.
